Редукторы червячные типа Ч-80

Назначение.
Редукторы червячные одноступенчатые универсальные предназначены для изменения крутящих моментов и частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.

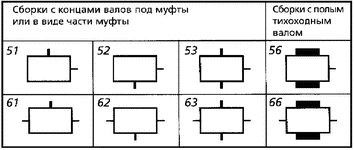

Рис.1 Варианты сборки

Условия применения редукторов.

нагрузка постоянная и переменная, одного направления и реверсивная;
работа с периодическими остановками и длительная до 24 часов в сутки;
вращение валов в любую сторону;
частота вращения входного вала не более 1800 об/мин;
атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69

Рис.2 Варианты по расположению червячной пары

Рис.2 Варианты по расположению лап:

без лап;
со стороны червяка;
со стороны колеса
боковое расположение лап со стороны противоположной выходному концу червяка;
боковое расположение лап со стороны выходного конца червяка.

Таб.1 Технические характеристики.

Передаточные числа		Частота вращения входного вала, об/мин						Допускаемая радиальная нагрузка на валу
номин.	фактич.	750		1000		1500		вход., Н	выход., Н
номин.	фактич.	допускаемый крутящий момент на вых.валу, Нм	КПД	допускаемый крутящий момент на вых.валу, Нм	КПД	допускаемый крутящий момент на вых.валу, Нм	КПД	вход., Н	выход., Н
8	7,75	280	0,89	250	0,90	212	0,91	500	4000
10	10	250	0,88	224	0,89	190	0,90
12,5	13	250	0,86	230	0,87	195	0,89
16	15,5	280	0,83	250	0,85	218	0,86
20	20	243	0,79	224	0,81	195	0,84
25	26	243	0,78	224	0,79	195	0,83
31,5	31	300	0,72	280	0,75	250	0,78
40	40	230	0,67	218	0,71	195	0,73
50	52	243	0,65	230	0,66	206	0,71
63	64	224	0,60	212	0,62	190	0,64
80	78	200	0,55	190	0,58	175	0,64

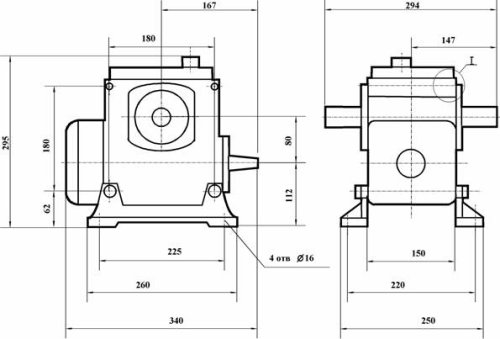

Рис.2 Габаритные и присоединительные размеры.

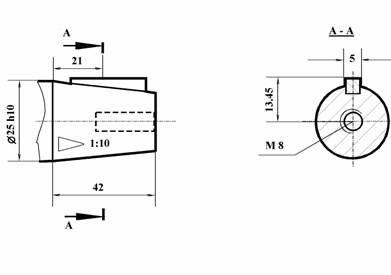

Рис.3 Размеры входного вала.

Рис.4 Размеры выходного вала:

— цилиндрического

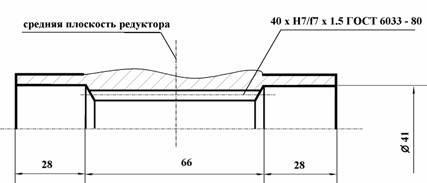

— полого
