Редукторы типа РК-450 (РМ-750), РК-500 (РМ-850), РК-600 (РМ-1000)

Редукторы цилиндрические горизонтальные двухступенчатые типа РК-450 (РМ-750), РК-500 (РМ-850), РК-600 (РМ-1000)

Редукторы цилиндрические горизонтальные двухступенчатые типа РКНазначение.
Редукторы специальные крановые РК-450, РК-500, РК-600 предназначены для изменения крутящих моментов и частоты вращения.

Условия применения редукторов.
Редукторы применяются при работе в повторно-кратковременном режиме, т.е. при переменных нагрузках с периодическими остановками; допускается их длительная работа с постоянной нагрузкой;

  • работа при нагрузке одного направления и реверсивной;
  • вращение валов в любую сторону с частотой вращения входного вала не более 1500 об/мин. и окружной скоростью не более 12 м/сек.;
  • атмосферa типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/куб.м.
  • климатические исполнения: У, Т для категории размещения 1…3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ 15150-69.

Рис.1 Варианты сборки:

  • 11,12,21,22,31,32 — c концами валов под муфты или в виде части зубчатой муфты;
  • 13,23,33 — с концами валов под муфты

Пример записи условного обозначения редуктора типа РК с межосевым расстоянием выходной ступени 500 мм., номинальным передаточным числом 50, вариантом сборки 12 :

  • с цилиндрическим концом выходного вала, климатическим исполнением У1, У2, У3, УХЛ4 — редуктор РК-500-50-12 У1;
  • то же с концом выходного вала в виде части зубчатой муфты — редуктор РК-500-50-12МУ1;
  • то же с климатическим исполнением Т1, Т2, Т3, 04 — редуктор РК-500-50-12МТ1.

В обозначении редуктора РК-600 указывается число зубьев зубчатой муфты: редуктор РК-600-50-12МТ1-48.

Таб.1 Технические характеристики.

Передаточное число Номинальное

Фактическое

 8
8,23		 10
10,35		 12,5
12,64		 16,0
15,75		 20,0
20,49		 22,4
23,34		 31,5
31,50		 40,0
41,52		 50,0
48,57
Частота вращения, об/мин Режим

работы

 Допускаемый крутящий момент на выходном валу редуктора, кНм

РК — 450
600 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 25,02
18,43
15,99
13,55		 28,84
19,68
17,09
14,50		 33,19
21,94
19,07
16,21		 38,33
23,44
20,51
17,33		 39,98
23,80
20,75
17,70		 39,99
23,93
20,85
17,77		 42,78
24,51
21,15
18,03		 44,56
23,50
20,45
17,40		 48,83
24,42
21,36
17,93
750 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 22,95
16,41
14,26
12,10		 26,25
17,94
15,62
13,31		 3030,52
19,38
16,78
14,34		 35,55
20,90
18,16
15,43		 38,82
23,19
20,26
17,09		 39,10
22,97
19,96
16,95		 32,40
23,07
20,00
17,11		 43,95
23,19
20,02
17,09		 45,78
24,41
21,06
18,01
1000 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 22,89
15,38
—
—		 26,90
17,05
14,88
12,59		 31,50
17,78
15,53
13,18		 37,54
19,78
17,21
14,65		 37,53
19,89
17,43
14,77		 40,66
20,76
18,17
15,29		 42,53
22,73
19,80
16,86		 44,86
23,35
20,14
16,94
1250 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 23,81
14,83
13,00
10,99		 28,13
16,17
14,06
11,95		 33,69
18,02
15,82
13,48		 36,10
17,88
15,59
13,13		 39,68
18,46
16,15
13,61		 41,90
21,39
18,75
15,82		 43,58
21,24
18,68
15,75
1500 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 25,88
14,65
12,70
10,84		 31,13
16,48
14,40
12,21		 33,50
16,41
14,22
12,17		 38,45
16,54
14,42
12,11		 40,28
19,29
16,85
14,40		 43,03
19,84
17,09
14,65

РК-500
600 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 51,27
29,54
25,63
21,73		 51,88
30,28
26,86
22,74		 54,36
32,81
28,61
24,22		 57,38
35,16
30,52
25,88		 58,29
32,96
28,69
24,42		 57,77
32,13
28,03
23,58		 59,60
35,09
30,28
25,96		 62,87
32,35
28,08
23,80		 64,85
33,57
29,37
24,80
750 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 48,34
25,78
22,46
19,04		 50,66
28,81
25,02
21,24		 53,41
30,52
33,99
31,98		 56,64
33,99
29,49
23,44		 57,38
31,98
27,83
23,68		 57,42
31,72
27,62
23,52		 60,37
33,84
29,61
25,00		 62,01
32,23
27,83
23,68		 64,70
35,57
28,99
24,27
1000 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 51,50
27,01
23,46
19,91		 54,20
28,27
24,61
20,95		 55,85
29,66
25,82
21,97		 55,37
30,35
26,46
22,56		 59,12
33,17
28,84
24,51		 61,16
31,49
27,47
23,44		 61,16
31,49
27,47
23,44
1250 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 54,20
28,71
25,05
21,24		 54,14
28,22
24,61
21,01		 57,58
29,30
25,61
21,92		 60,06
30,76
26,66
22,56		 63,36
32,59
28,57
24,17
1500 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 52,64
25,43
22,15
18,77		 57,68
26,34
22,88
19,42		 58,60
29,79
25,88
21,97		 62,56
31,43
27,47
23,19

РК-600
600 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 51,88
43,34
37,84
31,74		 56,46
46,54
40,44
34,33		 69,62
51,50
44,28
38,15		 80,57
54,93
48,34
41,02		 90,03
56,46
49,13
41,81		 90,58
56,74
49,22
41,70		 96,13
58,16
50,95
42,78		 95,22
55,54
48,22
40,89		 101,47
57,22
49,,59
42,73
750 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 51,88
42,73
37,23
31,74		 64,09
46,54
39,67
33,57		 74,22
49,81
42,97
36,72		 86,67
54,93
47,85
40,53		 88,87
53,60
46,76
39,65		 96,13
55,37
47,68
40,38		 94,73
54,69
47,85
40,53		 99,46
57,38
50,05
42,12
1000 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 65,92
42,48
36,62
31,50		 77,82
46,69
40,28
34,43		 83,06
48,20
42,04
35,48		 90,85
49,03
42,68
36,34		 91,56
53,47
46,51
39,55		 96,13
53,56
47,61
40,28
1250 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 73,83
41,84
36,10
31,01		 88,83
43,84
37,84
32,07		 87,89
49,81
43,95
37,21		 93,39
51,27
43,95
37,35
1500 Особо легкий
ПВ-15%
ПВ-25%
ПВ-40%		 85,56
38,83
33,84
28,65		 85,45
45,90
39,80
33,69		 91,56
46,08
40,28
34,18
  • при длительной работе с постоянной нагрузкой величина нагрузки должна быть уменьшена на 50% по сравнению с режимом ПВ = 40%;
  • допускаемая радиальная консольная нагрузка на двухконцевые валы уменьшается в 2 раза.

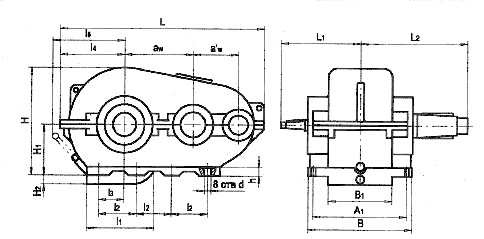

Рис.2 Габаритные и присоединительные размеры.


Таб.2 Габаритные и присоединительные размеры редукторов.

Редуктор Межосевые расстояния L L1 L2 l l1 l2 l3 l4 l5
awт awб
РК-450 300 450 1500 450 475 1030 620 275 230 491 525
РК-500 350 500 1640 510 550 1120 610 300 205 546 530
РК-600 400 600 1900 550 595,5 1360 870 350 250 639 645

Таб.2 Продолжение.

Редуктор B B1 B2 B3 H H1 H2 h d Масса, кг
РК-450 510 450 510 356 743 320 130 35 25 1030
РК-500 580 520 580 408 875 400 105 35 32 1230
РК-600 660 590 660 472 965 400 200 40 32 2130

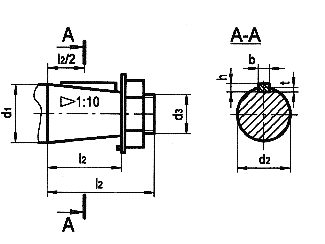

Рис.3 Размеры выходного конического вала. Рис.4 Размеры концов выходных валов под муфты.


Таб.3 Размеры конических концов входных валов.

Редуктор d1 d2 d3 d4 l1 l2 b h t
РК-450 60 54,75 M42 x 3 ? 94 140 105 16 10 6
РК-500 90 83,50 M64 x 4 ? 130 170 130 22 14 9
РК-600 90 83,50 M64 x 4 ? 130 170 130 22 14 9

Рис.5 Размеры выходных валов в виде части зубчатой муфты.
Таб.4 Размеры концов выходных валов под муфты.

Редуктор d d1 d0 b l t
РК-450
110 +0.035
-0.013
130 M16 28 165 120
РК-500 130 m 6 150 M20 32 200 141
РК-600 150 m 6 170 M20 36 200 162

Таб.5 Размеры выходных валов в виде зубчатой муфты

Редуктор Зацепление L, не менее l K B d (пред. откл. по F7) d1(пред. откл. по e8)
m z b
РК-450 6 56 40 75 16 32 68 170 260
РК-500 8 54 50 73 22 40 78 190 260
РК-600 10 48 60 70 16 50 85 200 280
8 54 50 22 40 78 190 260
