Лебедки грузовые планетарные с гидроприводом типа ЛГ-55
Назначение.
Грузовая лебедка планетарная двухступенчатая ЛГ-55 предназначена для применения в стреловых самоходных кранах с гидроприводом и других грузоподъемных машинах.Условия применения редукторов.
Грузовая лебедка предназначена для эксплуатации в умеренном и холодном (район I2) макроклиматических районах по ГОСТ 16350-80.

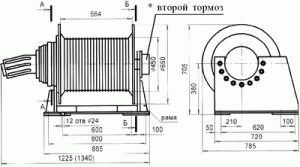

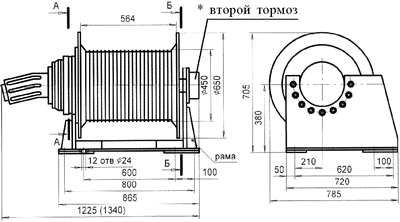

Рис.1 Габаритные размеры лебедки.
Таб.1 Технические характеристики.
| Номинальное тяговое усилие в канате, кН | 55,0 |
| Номинальная скорость сматывания каната, м/мин | 60,0 |
| Диаметр барабана (по впадинам), мм | 435 |
| Передаточное отношение редуктора | 44,95 37,29 (31,29) |
| Диаметр каната, мм | 16,5-19,0 |
| Канатоемкость, м (3 слоя навивки) | 120 |
| Канатоемкость, м (4 слоя навивки) | 160 |
| Масса лебедки без рамы и гидромотора, кг | 660 |
| Гидромотор двухскоростной | 303.3.112 (3031.112) |
| Тип тормоза | дисковый с гидровыключением |
| Габаритные размеры
без гидромотора
с гидромотором |
824x650x650 1225x785x700 |
Лебедка оснащена многодисковым фрикционным тормозом с гидравлическим растормаживанием, конструктивно размещенным в корпусе редуктора. Растормаживание барабана происходит при подаче в поршневую полость масла («ВМГЗ» ТУ 38-101479-79,»ВМЗО» ТУ 381-01-50-79) давлением 2,0 МПа. Момент на входном валу, удерживаемый тормозом, не менее 610 Нм.
* лебедка оснащается вторым тормозом по согласованию с потребителем
Таб.2 Гидромотор регулируемый 303.3.112.00 ГОСТ 15-150-69 (взамен ТУ 22-1-020-84-92). Основные параменты.
| Номинальная частота вращения, об/мин | 1200 |
| Давление на входе, МПа
номинальное
максимальное |
20 35 |
| Крутящий момент номинальный, Н*м | 332 |
| Номинальный расход, л/мин | 142 |
| Масса, кг | 38 |
