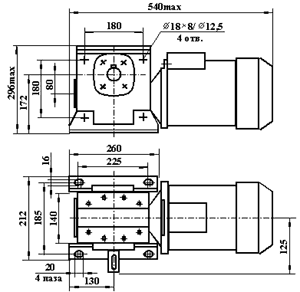

Мотор-редуктор червячный МРЧ-80М (масса 36,5 кг)
|
|

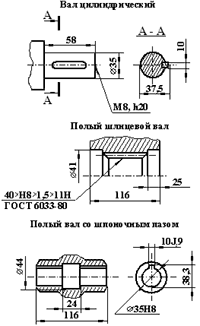

РАЗМЕРЫ ВЫХОДНЫХ КОНЦОВ ВАЛОВ   |
Техническая характеристика
| Межосевое расстояние, мм | 80 | |||||||||||||
| Номинальная частота вращения выходного вала, об/мин | 176 | 141 | 112 | 88 | 71 | 56 | 45 | 33 | 27 | 22 | 18 | 14 | 11 | 9 |
| Номинальное передаточное число, общее | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 31,5 | 40 | 50 | 63 | 80 |
| Допустимый крутящий момент на выходном валу, НТм | 78 | 97 | 120 | 144 | 183 | 210 | 260 | 220 | 200 | 280 | 218 | 270 | 225 | 170 |
| Мощность электродвигателя, кВт Частота вращения электродвигателя, об/мин |
2,2
1410 |
1,5
1410 |
1,1
1420 |
1,1
700 |
0,75
705 |
0,55
700 |
0,37
700 |
|||||||
Пример условного обозначения редуктора при заказе:

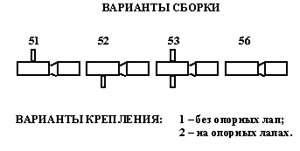

То же, вариант сборки 56, со шпоночным пазом: МРЧ-80М-71-56-Шп-2-1-2-У2-С-380 ТУ4161-002-00221178-98.
