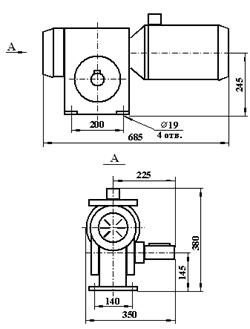

Мотор-редуктор червячный МРЧ-100М (масса 78,2 кг)

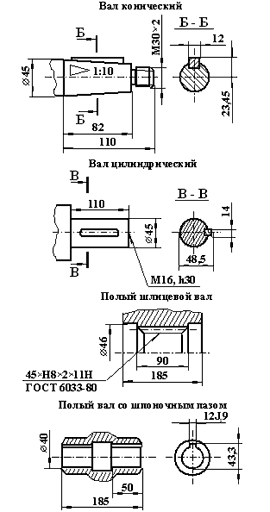

Размеры выходных концов валов

Техническая характеристика

Межосевое расстояние, мм	100
Номинальная частота вращения выходного вала, об/мин	176	141	112	88	71	56	45	33	27	21	16
Номинальное передаточное число	8	10	12,5	16	20	25	31,5	40	50	63	80
Допустимый крутящий момент на выходном валу, НТм	95	120	145	185	225	275	315	387	375	313	292
Наибольшая допустимая консольная нагрузка на выходном валу, Н	5800
Электродвигатель: мощность, частота вращения	2,2 кВт, 1410 об/мин

Пример условного обозначения редуктора при заказе:

То же, с коническим концом выходного вала: МРЧ-100М-141-51-К-2-У2-С-380 ТУ4161-002-00221178-98.
То же, вариант сборки 56, со шпоночным пазом: МРЧ-100М-141-56-Шп-2-У2-С-380 ТУ4161-002-00221178-98.
