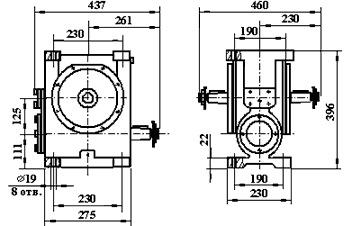

Редуктор червячный Ч-125 (масса 88,5кг)
  |
 |

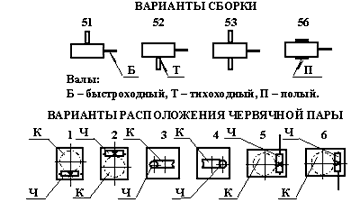

| Ч — червяк, К — колесо. Редукторы рассматриваются в вертикальной плоскости. В вариантах 3 и 4 редуктор рассматривается в положении, при котором выходной конец червяка находится со стороны наблюдателя. | |

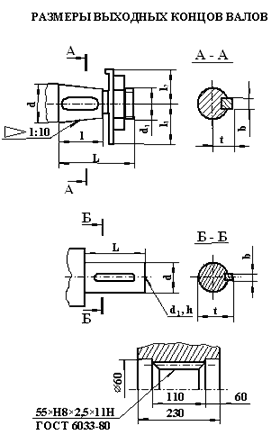

| Выходные концы валов | L | l | l1 | l2 | b | d | d1 | h | t |
| Вал быстроходный конический | 80 | 58 | 24 | 18 | 6 | 32 | М20 x 1,5 — 8q | — | 17,05 |
| Вал тихоходный конический | 110 | 82 | 38 | 30 | 14 | 55 | М36 x 3 — 8q | — | 28,95 |
| Вал быстроходный цилиндрический | 80 | — | — | — | 10 | 32 | — | — | 35,0 |
| Вал тихоходный цилиндрический | 110 | — | — | — | 16 | 55 | — | 30 | 59,0 |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
| Номинальное передаточное число | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 | |
| Номинальный крутящий момент на выходном валу, НТм, при частоте вращения быстроходного вала, об/мин | 1500 | 659 | 636 | 626 | 676 | 653 | 616 | 800 | 692 | 640 | 610 | 525 |
| 1000 | 738 | 712 | 700 | 1557 | 1290 | 1243 | 1790 | 1360 | 1310 | 1157 | 1223 | |
| 750 | 826 | 800 | 785 | 850 | 820 | 772 | 1000 | 870 | 803 | 765 | 660 | |
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:
ПРИМЕЧАНИЕ. Изготовление редуктора с цилиндрическим концом быстроходного вала требует предварительного согласования.
