РЕДУКТОР ЧЕРВЯЧНЫЙ ДВУХСТУПЕНЧАТЫЙ 2Ч-63/160

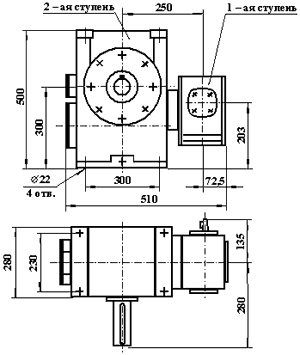

РЕДУКТОР ЧЕРВЯЧНЫЙ ДВУХСТУПЕНЧАТЫЙ 2Ч-63/160(МАССА 170,0 кг)

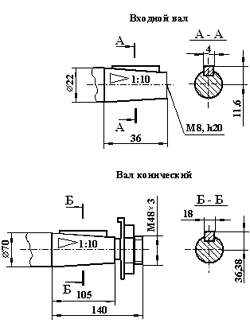

РАЗМЕРЫ ВЫХОДНЫХ КОНЦОВ ВАЛОВ

Валы:

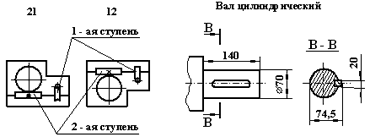

Б — быстроходный, Т — тихоходный.ВАРИАНТЫ РАСПОЛОЖЕНИЯ ЧЕРВЯЧНОЙ ПАРЫ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Межосевое расстояние 1-ой ступени/2-ой ступени, мм	63/160
Номинальное передаточное число, общее	630	800	1000	1250	1600	2000	2500
Допустимый крутящий момент на выходном валу, НТм	1300	1400	1350	1800	1600	1400
Расчетная мощность на входном валу при частоте вращения 1500 об/мин, кВт	0,57	0,51	0,44	0,51	0,40	0,29	0,25

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА ПРИ ЗАКАЗЕ:

То же, с коническим концом выходного вала: 2Ч-63/160-800-12-21-У2-С.
