Редукторы трехступенчатые с вертикальными валами специальные, типа ЦСН

Предназначены для изменения крутящих моментов и частоты вращения в приводах аппаратов с цепными мешалками.

По конструкции редукторы ЦСН трехступенчатые с вертикальными валами; валы промежуточной и тихоходной ступеней соосны; опоры всех валов — подшипники качения. На верхней части корпуса предусмотрен кольцевой выступ для установки специальной тумбы, на которой крепится фланцевый электродвигатель. Редукторы предназначены для эксплуатации в макроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим (Т) климатом, и категории размещения 2 по ГОСТ 15150; нагрузка постоянная и переменная, одного направления (направление вращения быстроходного вала против часовой стрелки — указано стрелкой на крышке корпуса редуктора), к концу тихоходного вала должна быть приложена осевая нагрузка, направленная вниз; работа постоянная и с периодическими остановками; частота вращения быстроходного вала до 1500 об/мин. Зубчатые пары редукторов ЦСН — цилиндрические, косозубые, с зацеплением Новикова; исходный контур по ГОСТ 15023.

Наименование редуктора	U
ЦСН-20	63 80 90 100 112 125 160 180 224
ЦСН-25
ЦСН-35
ЦСН-45
ЦСН-55

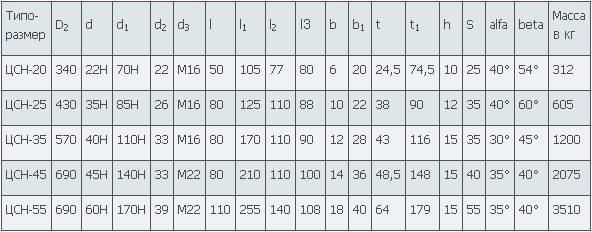

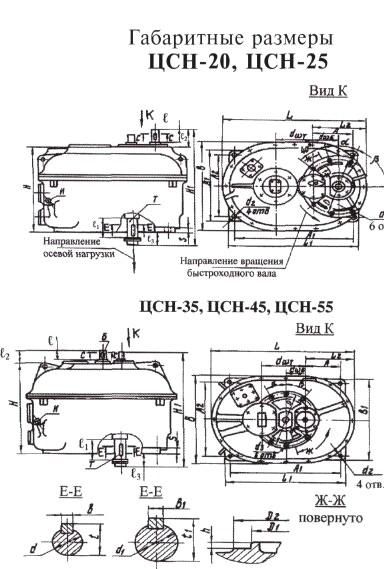

Типо- размер	dw_t	dw_b	A	A₁	A₂	L	L₁	L₂	B	B₁	H	H₁	D	D₁
ЦСН-20	200	100	175	550	354	756	600	254	484	404	570	727	295	265 C3
ЦСН-25	250	150	245	710	450	894	780	321	610	520	720	918	390	350 C3
ЦСН-35	350	150	270	900	604	1204	996	409	792	700	964	1164	520	450 C3
ЦСН-45	450	200	340	1155	796	1530	1245	536	1024	886	1125	1335	630	570 C3
ЦСН-55	550	250	370	1290	960	1820	1390	627	1200	1060	1280	1528	630	570 C3
