Редукторы цилиндрические трехступенчатые горизонтальные типа Ц3Н, 1Ц3Н
 |
 |
 |
|
основное
|
для подключения приборов и автоматики
|
с полым выходным валом
|
| Типоразмер редуктора |
1Ц3Н-450
|
1Ц3Н-500
|
Ц3Н-630
|
Ц3Н-710
|
|
| Номинальное передаточное отношение |
31,5*; 40*; 50; 63; 80; 100; 125; 160; 200 (*-для 1Ц3Н-450, 1Ц3Н-500)
|
||||
| Номинальный крутящий момент на выходном валу, Н*м, min/max |
31500/35500 |
50000/56000
|
85000/90000
|
100000/100000
|
|
| Номинальная передаваемая мощность, кВт, max/min |
157/28
|
196/39
|
353,5/67
|
393/78,5
|
|

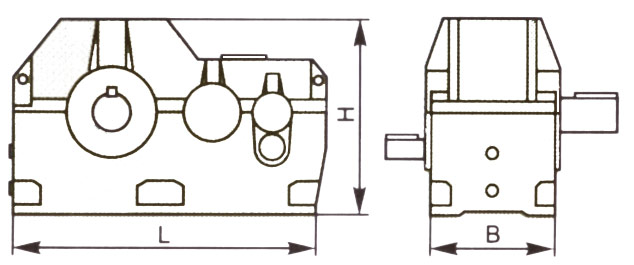

| Габаритные размеры, мм | длина (L) |
1470
|
1680
|
1995
|
2250
|
| ширина (B) |
590
|
650
|
650
|
740
|
|
| высота (H) |
865
|
1045
|
1230
|
1400
|
|
| Варианты сборки |
11, 12, 13,14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35
|
||||
| Масса, кг, не более |
1700
|
2120
|
3900
|
5020
|
|
