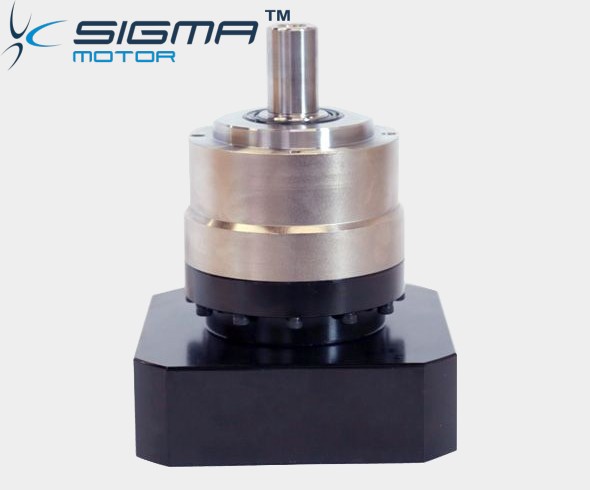

Серия WAE — прецизионный планетарный редуктор
Серия WAE - прецизионный планетарный редуктор

Прецизионный планетарный редуктор

Серия WAE

Преимущества

♦ низкий люфт  ♦ бесшумный  ♦ высокоэффективный  ♦ длительный срок службы

Наименование модели

AE-090-010-P1

AE: Серия (AB/AD/AE/PL/PF/R/T/VRB/ABR/ADR/AER/PLR/PRF/VRBR)
090: Размер.No (050/070/090/120/155/205/235)
010: Передаточное отношение (003,004,005,006,007,008,010…070,080,090,100)
P1: Люфт (P0=1acmin,P1=3armin,P2=5armin)

WAE Series Performance Table
Specification Unit Stage Ratio WAE050 WAE070 WAE090 WAE120 WAE155 WAE205 WAE235
Rated output torque T2N Nm 3 20 55 130 208 342 588 1140
4 19 50 140 290 542 1050 1700
5 22 60 160 330 650 1200 2000
6 20 55 150 310 600 1100 1900
7 19 50 140 300 550 1100 1800
8 17 45 120 260 500 1000 1600
10 14 40 100 230 450 900 1500
2 15 20 55 130 208 342 588 1140
20 19 50 140 290 542 1050 1700
25 22 60 160 330 650 1200 2000
30 20 55 150 310 600 1100 1900
35 19 50 140 300 550 1100 1800
40 17 45 120 260 500 1000 1600
50 22 60 160 330 650 1200 2000
60 20 55 150 310 600 1100 1900
70 19 50 140 300 550 1100 1800
80 17 45 120 260 500 1000 1600
100 14 40 100 230 450 900 1500
Emergency stop torque T2NOT Nm 1.2 3-100 Triple rated output torque
Rated input speed η1N rpm 1,2 3-100 5000 5000 4000 4000 3000 3000 2000
Maximum input speed η1B 1,2 3-100 10000 10000 8000 8000 6000 6000 4000
Precision backlash P1 arcmin 3〜10 — ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
2 15-100 — ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
Standard backlash P2 arcmin 3~10 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
2 15〜100 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8
Economic backlash P3 arcmin 3~10 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8
1,2 15-100 ≤12 ≤12 ≤12 ≤12 ≤12 ≤12 ≤12
Torsional rigidity Nm/arcmin 1,2 3-100 3 7 14 25 50 145 225
Allowable radial force F2aB N 1,2 3-100 780 1530 3250 6700 9400 14500 50000
Allowable axial force F2aB N 1,2 3-100 390 765 1625 3350 4700 7250 25000
Lifespan hr 1,2 3-100 20000
Efficiency % 3〜10 ≥97%
2 15-100 ≥94%
Weight kg 3~10 0.6 1.4 3.7 8 16 36 53
2 15-100 0.7 1.6 4.2 8.9 17 37 54
Working temperature °C 1,2 3-100 -10°C~90°C
Lubricating 1,2 Synthetic lubricating grease
IP Grade 1,2 3-100 IP65
Installation direction 1,2 3-100 In any direction
Noise level (η1 =3000rpm,off load) dB(A) 1,2 3-100 ≤56 ≤58 ≤60 ≤63 ≤65 ≤67 ≤70
